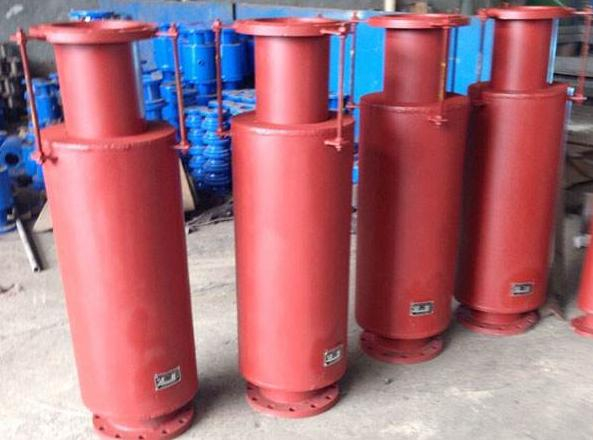

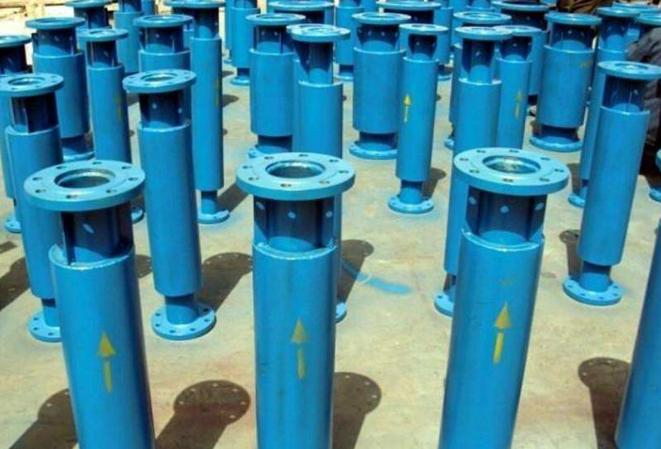

JZW轴向外压式波纹补偿器由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移。JZW型轴向外压式波纹补偿器又叫蒸汽管道补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
产品优势:
轴向外压式波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向位移。 轴向外压波纹补偿器通过自身的压缩实现对管道的轴向位移补偿,补偿量大,并且弹性元件是在补偿器内部进行严密保护,使用寿命长,运行稳定。该系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。连接方式:分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。结构特点:由一个或多个波纹管通过中间接管串接在一起,两端分别与内封板和封底板焊接后,再分别与通管外管相连、波纹管波数较多。
产品特点:
JZW型轴向外压式波纹补偿器实际用途
1.补偿吸收管道轴向热变形。
2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3.吸收设备振动,减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
轴向型外压波纹补偿器又叫蒸汽管道补偿器设计*,结构合理,体积轻巧,装卸方便,具有耐高、低温,耐高压,耐腐蚀,抗疲劳等特点。
该系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。
通径 Diameter DN | 长度 Length mm | 波数 Number of wave | 压力等级Pressure grade Mpa | 波纹管有效面积 Available arae of bellows cm2 | *大外径尺寸 Max size of external diameter mm | ||
0.6 | 1.0 | 1.6 | |||||
轴向补偿量Axial compensation mm 刚度Stiffness N/mm | |||||||
50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | 270 |
654 | 20 | 82/116 | 78/126 | 74/143 | |||
65 | 488 | 10 | 41/231 | 39/255 | 37/268 | 82 | 290 |
756 | 20 | 82/116 | 78/126 | 74/143 | |||
80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | 308 |
789 | 18 | 112/98 | 106/116 | 100/139 | |||
100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | 336 |
789 | 16 | 122/84 | 114/109 | 108/128 | |||
125 | 616 | 8 | 82/278 | 78301 | 75/320 | 257 | 368 |
966 | 16 | 164/129 | 156/151 | 150/160 | |||
150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | 450 |
1540 | 16 | 250/56 | 210/87 | 160/113 | |||
200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | 505 |
1550 | 16 | 250/75 | 200/113 | 160/205 | |||
250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | 566 |
1800 | 16 | 320/51 | 260/94 | 201/119 | |||
300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | 600 |
1820 | 16 | 320/54 | 260/100 | 200/168 | |||
350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | 676 |
1820 | 16 | 320/71 | 250/121 | 200/218 | |||
400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | 710 |
1840 | 16 | 310/76 | 251/145 | 190/268 | |||
450 | 1110 | 8 | 152/131 | 124/339 | 100/532 | 2428 | 768 |
1840 | 16 | 301/81 | 251/170 | 190/245 | |||
500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | 975 |
2450 | 12 | 371/90 | 300/175 | 300/298 | |||
600 | 1540 | 6 | 195/231 | 150/754 | 140/756 | 4766 | 1090 |
2540 | 12 | 391/121 | 290/364 | 280/480 | |||
700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | 1190 |
2540 | 12 | 400/112 | 300/400 | 290/478 | |||
800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | 1290 |
2540 | 12 | 400/135 | 321/451 | 299/583 | |||
900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | 1460 |
2685 | 12 | 430/154 | 460/337 | 442/388 | |||
1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 1118 | 1560 |
2685 | 12 | 430/268 | 460/303 | 442/418 | |||
1100 | 1605 | 6 | 210/273 | 230/645 | 221/754 | 13066 | 1660 |
2685 | 12 | 428/187 | 460/347 | 442/414 | |||
1200 | 1605 | 6 | 210/308 | 230/757 | 221/754 | 15170 | 1760 |
2685 | 12 | 420/104 | 460/488 | 442/414 | |||
1300 | 1605 | 6 | 220/356 | 230/864 | 221/832 | 17423 | 1860 |
2685 | 12 | 410/132 | 450/432 | 435/626 | |||
1400 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | 1960 |
2685 | 12 | 410/198 | 450/466 | 430/665 | |||
1500 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | 2060 |
2685 | 12 | 400/187 | 449/422 | 432/665 |
