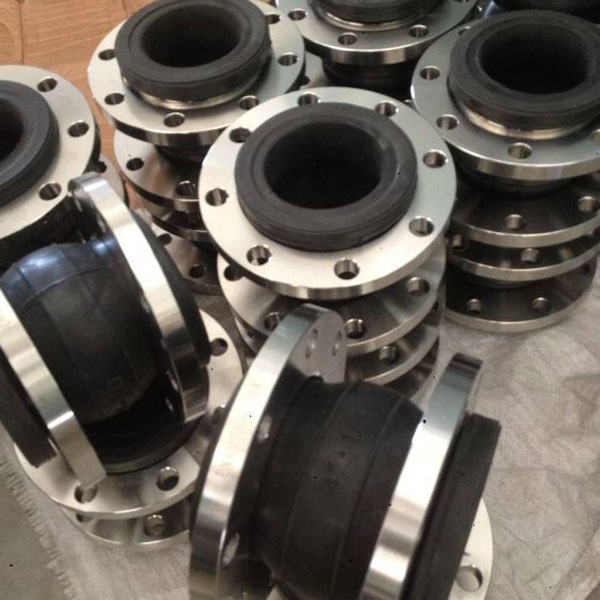

KXT单球体可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。本产品引进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。
产品优势:
1、可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。
2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种, 适应多种介质和环境。
3、单球体可曲挠橡胶接头材料属极性橡胶,密封性好,重量轻,安装维修方便、使用寿命长但避免与锋利金属器械接触,以免刺破球体。
4、架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5、管路压力过高时,应用螺栓将两端法兰连在一起。
产品安装:
1、KXT单球体可曲挠橡胶接头在安装时,严禁超位移*安装。
2、安装螺栓要对称,逐步加压 扭紧,以防局部泄漏。
3、1.6 MPa 以上的工作压力,安装螺栓要有弹性压垫,以防工作 时螺栓松动。
4、垂直安装时接头管道两端应有垂向受力支承,可采取防拉脱装置,以防 止工作受压拉脱。
5、KXT单球体可曲挠橡胶接头安装部位应远离热源,臭氧区域,严 禁强辐射光线暴晒和使用不符合本产品要求的介质。
6、KXT单球体可曲挠橡胶接头在运输装卸时严禁锐利器具划破表面,密封面。
可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
KXT 单球体可曲挠橡胶接头:
KXT 单球体可曲挠橡胶接头主要用于原水和污水的提升和输送,火力发电厂的给水和 冷却循环水,冶金行业,冷凝水,化工行业的化学物质的管道输送,石化行业的冷却,稀释 及其它行业长短距离管线间的柔性连接。 因为橡胶具有较高的耐磨性, 还适用于一切行业的 粒状和粉状及汽体的低温输送。
产品特点:
1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。
2、该产品是汇智供水采用气吹模具新工艺制造,系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品,具有耐压高、弹性好、位移量大、减震降噪效果好,安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。
3、橡胶接头是由织物增强的橡胶件与松套金属法兰组成,用于管道减震降噪、补偿位移的接头。
4、汇智供水严格按照国际标准及原料质量要求,杜绝偷工减料现像,环保标准即产品原料不但需要新料,还需要环保级新料。由于橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程,特别适用于震动较大、冷热变化频繁的管道。
法兰 | 锻打低碳钢、不锈钢(可按用户需求定制) |
内胶层 | 耐老化极性天然合成橡胶 |
增强层 | 采用高强度、冷热稳定性强的聚酯帘子布 |
中胶层 | 天然橡胶、丁腈橡胶等(根据橡胶接头要求不同) |
外胶层 | 耐老化极性天然合成橡胶 |
增压圈 | *镀铜钢丝绳 |
序号 | 指标 | ||
1 | 拉伸强度,MPa ≥ | 13 | |
2 | 扯断伸长率,% ≥ | 450 | |
3 | 硬度(绍尔A),度 | 60±5 | |
4 | 脆性温度,≤ | -3 | |
5 | 粘合强度(帘布屋间),KN/m≥ | 2.0 | |
6 | 热空气老化 100℃×48h | 拉伸强度降低率,%≤ | 25 |
扯断伸长降低率,%≤ | 25 | ||
7 | 质量变化率(10% H2SO4×168h×室温),%≤ | 1.0 | |
8 | 质量变化率(10% NaOH×168h×室温),%≤ | 1.0 |
技术条件
项目 | 型号 | JGD-1 | JGD-2 | JGD-3 |
工作压力MPa(kgf/cm2) | 1(10) | 1.6(16) | 2.5(25) | |
爆破压力MPa(kgf/cm2) | 2(20) | 3(30) | 4.5(45) | |
真 空 度KPa(mm/Hg) | 53.3(400) | 86.7(650) | 100(750) | |
适 用 温 度℃ | -15℃~115℃特殊可达-30℃~160℃ | |||
适 用 介 质 | 空气、压缩空气、水、海水、热水、油、酸、碱等。 |
公称通径DN | 长度 L mm | 法兰厚度 b mm | 螺栓数 n | 螺栓孔直径 mm | 螺栓孔中心 圆直径D1mm | 轴向位移mm | 横向位移 mm | 偏转角度 a1+a2 | ||
mm | 英寸 | 伸长 | 压缩 | |||||||
32 | 1.25 | 95 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
150 | 6 | 180 | 24 | 8 | 23 | 240 | 12 | 20 | 14 | 15 |
200 | 8 | 210 | 24 | 8 | 23 | 295 | 16 | 25 | 22 | 15 |
250 | 10 | 230 | 26 | 12 | 23 | 350 | 16 | 25 | 22 | 15 |
300 | 12 | 245 | 28 | 12 | 23 | 400 | 16 | 25 | 22 | 15 |
350 | 14 | 255 | 28 | 16 | 23 | 460 | 16 | 25 | 22 | 15 |
400 | 16 | 255 | 30 | 16 | 25 | 515 | 16 | 25 | 22 | 15 |
450 | 18 | 255 | 30 | 20 | 25 | 565 | 16 | 25 | 22 | 15 |
500 | 20 | 255 | 32 | 20 | 25 | 620 | 16 | 25 | 22 | 15 |
600 | 24 | 260 | 36 | 20 | 30 | 725 | 16 | 25 | 22 | 15 |
700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
800 | 32 | 260 | 38 | 24 | 34 | 950 | 16 | 25 | 22 | 15 |
900 | 36 | 260 | 42 | 28 | 34 | 1050 | 16 | 25 | 22 | 15 |
1000 | 40 | 260 | 44 | 28 | 34 | 1160 | 18 | 26 | 24 | 15 |
1200 | 48 | 260 | 48 | 32 | 41 | 1380 | 18 | 26 | 24 | 15 |
1400 | 56 | 350 | 44 | 36 | 34 | 1560 | 20 | 28 | 26 | 15 |
1600 | 64 | 350 | 46 | 40 | 34 | 1760 | 25 | 35 | 30 | 10 |
1800 | 72 | 350 | 52 | 44 | 41 | 1970 | 25 | 35 | 30 | 10 |
2000 | 80 | 420 | 54 | 48 | 48 | 2180 | 25 | 35 | 30 | 10 |
2200 | 88 | 400 | 40 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 |
2400 | 96 | 400 | 41 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 |
2600 | 104 | 450 | 42 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 |
2800 | 112 | 450 | 45 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 |
3000 | 120 | 450 | 50 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 |
注:1、特殊要求可来函来图定制,法兰按《**通用给排水标准图集》,其它按HG/T2289-92。
2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。
3、DN700-DN1200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
4、悬空给水使用DN200以上产品,管道**须有固定支撑或固定托架,否则产品应安装防拉脱装置。
5、用户使用橡接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
