1.防水套管图集按结构形式分为柔性防水套管(A、B型)、刚性防水套管(A、B、C型)及刚性翼环三种类型。
2刚性防水套管适用于穿构(建)筑物外墙。Ⅰ型密封圈适用于一般防水要求,Ⅱ型适用于较严密的防水要求。适用温度范围:-20℃~+80℃。当穿墙管与泵或增压设备的进出管道连接时,宜在连接处设置柔性连接。
3.刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构(建)筑物。对于有地震设防要求的地区,如采用刚性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。B型适用于球墨铸铁管及铸管。
产品优势:
刚性防水翼环适用于管道穿墙处不受管道振动和伸缩的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新改造。对于有地震设防要求的地区,如采用刚性防水翼环,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
防水套管选型或加工时,应满足管路设计工况及安装的要求,**要时,上海防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。
国标02S404防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时,**须经由结构工程师选用。
当穿墙管的材质和外径等超出防水套管图集范围,应注意对国标S404防水套管的结构形式、尺寸及缝隙内采用的填料等进行**要的调整和修正。

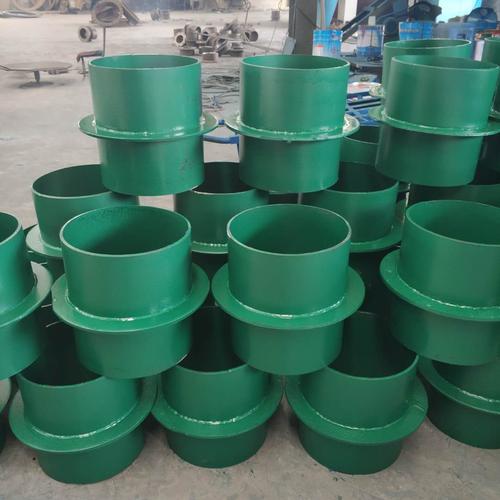

刚性套管详细介绍:
1、密闭填料可根据实际情况选用环氧树脂、密闭防火胶泥、白布带粘聚醋酸乙烯根填入、油麻缠绕封堵。
2、平时不封堵,在战时转换期内进行封堵。
3、核4级、核4B级、核5级、常5级人防工程的电气管线采用明管敷设时,在受冲击波方向(防护密闭门或临战封堵外侧)应设置抗力片防护。
4、核6级、核6B级、常6级人防工程的电气管线不需设置抗力片。
5、在防护密闭门或临战封堵外侧受冲击波方向,接线盒应采用防护盖板,盖板厚度应为≥3mm的热镀锌钢板。
6、接线盒应选用热镀锌钢板,厚度≥3mm。
DN | D1 | D2 | D3 | D4 | δ | B | k | 重量 (kg) |
50 | 60 | 80 | 114 | 225 | 3.5 | 10 | 4 | 4.49 |
65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 | 4 | 4.66 |
80 | 89 | 110 | 140 | 250 | 4 | 10 | 4 | 5.33 |
100 | 108 | 130 | 159 | 270 | 4.5 | 10 | 5 | 6.36 |
125 | 133 | 155 | 180 | 290 | 6 | 10 | 6 | 8.33 |
150 | 159 | 180 | 219 | 330 | 6 | 10 | 6 | 1O.06 |
200 | 219 | 240 | 273 | 385 | 8 | 12 | 8 | 15.9 |
250 | 273 | 295 | 325 | 435 | 8 | 12 | 8 | 18.68 |
300 | 325 | 345 | 377 | 500 | 10 | 14 | 10 | 27.40 |
350 | 377 | 400 | 426 | 550 | 10 | 14 | 10 | 30.95 |
400 | 426 | 445 | 480 | 600 | 10 | 14 | 10 | 34.35 |
450 | 480 | 500 | 530 | 650 | 1O | 14 | 10 | 37.85 |
500 | 530 | 550 | 590 | 730 | 10 | 16 | 10 | 44.54 |
600 | 630 | 660 | 690 | 830 | 10 | 16 | 10 | 54.50 |
700 | 720 | 750 | 790 | 920 | 10 | 16 | 10 | 61.43 |
800 | 820 | 850 | 880 | 1020 | 10 | 16 | 10 | 69.12 |
900 | 920 | 950 | 980 | 1120 | 10 | 16 | 10 | 76.81 |
1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 | 10 | 84.50 |
1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 | 12 | 122.5 |
1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 | 12 | 141.3 |
1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 | 14 | 176.4 |
1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 | 16 | 216.6 |
2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 | 16 | 239.3 |
