BY型压盖式限位松套伸缩接头

BY型压盖式限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。
p 产品中心PRODUCT

防水套管系列

止水翼环

橡胶接头系列

伸缩器系列

伸缩接头系列

补偿器系列

传力接头系列

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手 机:17319758766

邮箱:474146148@qq.com

网 址:http://www.hzgscl.com

产品介绍

  限位伸缩接头是在松套伸缩节头原有性能的基础上增设限位设置,在超出伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超出伸缩量,就起到限位,这样就有效的确保管道的**运行,特别适用于有振动或有一定斜度及在拐弯的管路中的链接。

   BY型压盖式限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏,压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。


产品特点

安装简要说明:

   用于两边与管子插接,勿需焊接,结构合理,密封可靠,安装快速方便。

   BY型压盖式限位伸缩接头是在松套伸缩接头原有基础上,增设限位装置,在超出伸缩量处用双螺母锁定,这样就实现管道在允许的伸缩量中可以自由伸缩,一旦超出伸缩量,就起到限位,这样就就有效的确保管道的**运行,特别适用于有震动或有一定斜度及在拐弯的管道中的连接。

BY型压盖式限位伸缩接头标准(GB/T12465-2002)或BY(GB/T12465-2007)。

BY型压盖式限位伸缩接头的优点:伸缩量大,安装简单方便,使用寿命长(使用寿命长达10-30年)维修方便。

BY型压盖式限位伸缩接头的特点:压盖限位伸缩接头管道两边以焊接的方式连接。

产品用途

安装方法:

    压盖限位伸缩接头两边均与管道焊接,压盖限位伸缩接头在安装时松开压盖螺母,调整**安装长度后把两端的短管与管道焊接,超出后用对角法均匀拧紧螺母,调整好防脱螺母即可。

    BY型压盖式限位伸缩接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

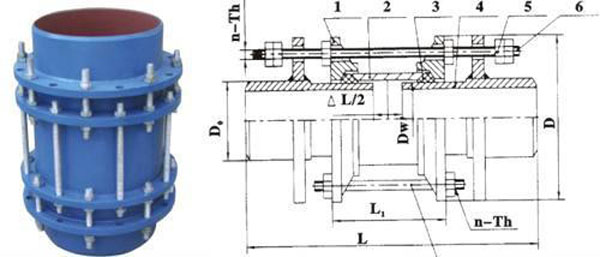

技术参数
序号
名称
数量
材料
1
压盖
2
QT400-15、Q23**、ZG230-450、20
2
套筒
1
Q23**、20、16Mn
3
密封圈
2
NBR
4
限位短管
2
Q23**、20、16Mn
5
螺母
Tn
Q23**、35、1Cr18Ni9Ti
6
长螺母
n
Q23**、35、1Cr18Ni9Ti
7
螺柱
n
Q23**、35、1Cr18Ni9Ti

BY型压盖式限位伸缩接头技术参数

公称通径DN
管子外径
外形尺寸
伸缩量△L

n-Th
DW
Do
D
L
L1
0.6-1.6MPa
2.5MPa
65
76
76
155
645
180
90
2-M12
2-M12
80
89
89
165
100
108
108
190
2-M16
114
114
195
125
133
133
215
140
140
225
150
159
159
245
2-M16
3-M16
168
168
255
200
219
219
310
645
180
90
2-M16
3-M16
250
276
276
375
3-M20
4-M20
300
325
325
440
655
220
110
5-M20
350
377
377
490
4-M20
400
426
426
540
450
480
480
590
5-M20
6-M20
500
530
530
645
600
630
630
750
700
720
720
850
6-M20
7-M20
800
820
826
965
1075
290
150
6-M24
8-M24
900
920
926
4065
7-M24
9-M24
1000
1020
1026
1165
1200
1220
1226
1365
8-M24
10-M24
1400
1420
1428
1590
9-M27
12-M27
1500
1520
1528
1690
1600
1620
1628
1795
10-M27
14-M27
1800
1820
1828
2000
11-M27
15-M30
2000
2020
2030
2200
12-M27
16-M30
2200
2220
2230
2420
13-M27

2400
2420
2430
2635
14-M30
2600
2620
2630
2835
15-M30
2800
2820
2830
3040
16-M33
3000
3020
3030
3240
17-M33
