一般在做水池的时候要用到套管,它是管道通向水池的通道。但是普通的套管很难密封,以致套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管,可以解决套管与墙壁之间的漏水,但不能解决套管与管道之间的密封,柔性防水套管正好可以解决两种问题。
套管可分为:普通套管--比要用的管道粗2-4厘米,固定在墙或板内,管道从中通过。柔性套管--就是在套管与管道之间用柔性材封堵起到密封效果。刚性套管--就是套管与管道间用刚性材料封堵达到密封效果。防水套管--就是套管所使用的环境是防止液体漏出或漏入的地方(比如水池、化粪池、地下室等),就是在套管外壁增加不少于1圈的防水翼,这样套管浇筑在墙体内时就成为一个整体,不会因胀缩因数而出现裂纹而渗漏。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;
柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且**须将套管一次凝固于墙内;防水套管于建筑、化工、钢铁、自来水、污水处理等单位。

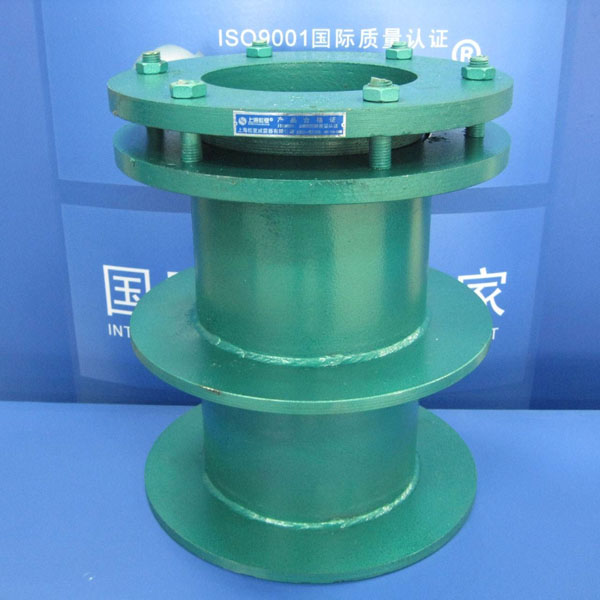

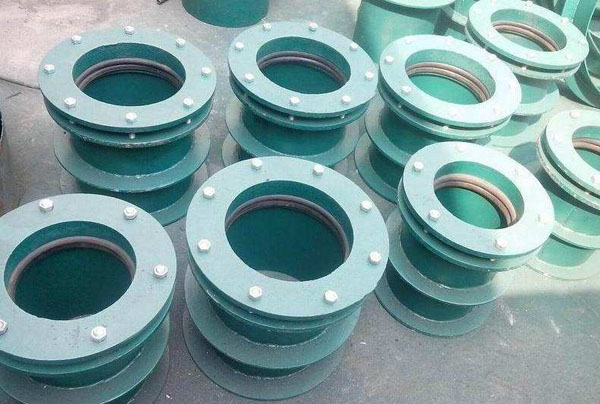

刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水;柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管,如和水泵连接的管道穿墙时。也就是说,如果考虑墙体两面的防水性能,就要选用柔性防水套管;如果仅仅是考虑管道的穿墙,而不考虑穿墙后,墙体两面的防水性能以及管道的位移变形,就可以选用刚性防水套管。
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物,适用于管道穿墙处空间有限或管道安装先于构(建)筑物或管道的更新。对于有地震设防要求的地区,如采用钢性防水套管,应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管,B,C型适用于球墨铸铁钢管及铸铁管。
Dg | D1 | D2 | D3 | D8 | D9 | D10 | l 0 | l | l 1 | l 2 | l 3 | C | δ 1 | δ 2 | δ 3 | b 1 | b 2 | b 3 | d | h | k | ф | M | 螺孔n |
50 | 60 | 70 | 90 | 108 | 109 | 99 | 60 | 60 | 70 | 50 | 12 | 1.8 | 4 | 4 | 10 | 14 | 10 | 10 | 20 | 5 | 4 | 14 | 12 | 4 |
70 | 73 | 83 | 103 | 121 | 122 | 112 | 60 | 60 | 70 | 50 | 12 | 1.8 | 4 | 4 | 10 | 14 | 10 | 10 | 20 | 5 | 4 | 14 | 12 | 4 |
80 | 89 | 99 | 121 | 140 | 141 | 130 | 60 | 60 | 75 | 55 | 14 | 2 | 4.5 | 4 | 11 | 16 | 10 | 10 | 20 | 5 | 4 | 18 | 16 | 4 |
100 | 108 | 118 | 140 | 159 | 160 | 149 | 60 | 60 | 75 | 55 | 14 | 2 | 4.5 | 4 | 11 | 16 | 10 | 10 | 20 | 5 | 4 | 18 | 16 | 4 |
125 | 133 | 141 | 161 | 180 | 181 | 168 | 50 | 60 | 75 | 50 | 16 | 2 | 5.5 | 4 | 10 | 18 | 10 | 10 | 16 | 6 | 5 | 18 | 16 | 8 |
150 | 159 | 165 | 185 | 203 | 204 | 190 | 50 | 60 | 75 | 50 | 16 | 2 | 6 | 4.5 | 10 | 18 | 10 | 10 | 16 | 6 | 5 | 18 | 16 | 8 |
200 | 219 | 229 | 249 | 273 | 274 | 258 | 60 | 60 | 75 | 50 | 16 | 2 | 7 | 6 | 10 | 20 | 10 | 15 | 20 | 8 | 7 | 18 | 16 | 8 |
250 | 273 | 281 | 301 | 325 | 326 | 308 | 50 | 60 | 75 | 50 | 16 | 2 | 8 | 7 | 10 | 20 | 10 | 15 | 16 | 8 | 7 | 18 | 16 | 12 |
300 | 325 | 332 | 352 | 377 | 378 | 358 | 50 | 60 | 80 | 55 | 16 | 2.5 | 9 | 8 | 10 | 20 | 10 | 15 | 16 | 8 | 7 | 23 | 20 | 12 |
350 | 377 | 383 | 401 | 426 | 427 | 406 | 50 | 60 | 85 | 55 | 20 | 2.5 | 9.5 | 9 | 9 | 22 | 10 | 15 | 16 | 8 | 7 | 23 | 20 | 12 |
400 | 426 | 434 | 454 | 480 | 481 | 461 | 50 | 60 | 85 | 55 | 20 | 2.5 | 9 | 9 | 10 | 24 | 10 | 15 | 16 | 8 | 7 | 23 | 20 | 16 |
450 | 480 | 486 | 506 | 530 | 531 | 511 | 50 | 60 | 85 | 60 | 20 | 2.5 | 9 | 9 | 10 | 24 | 12 | 15 | 16 | 8 | 7 | 23 | 20 | 16 |
500 | 530 | 540 | 560 | 588 | 589 | 569 | 60 | 70 | 95 | 65 | 20 | 2.5 | 9 | 9 | 10 | 25 | 12 | 15 | 20 | 8 | 7 | 23 | 20 | 16 |
600 | 630 | 640 | 660 | 688 | 689 | 669 | 60 | 70 | 95 | 65 | 22 | 2.5 | 9 | 9 | 10 | 26 | 12 | 20 | 20 | 10 | 9 | 25 | 22 | 20 |
700 | 720 | 730 | 750 | 778 | 779 | 759 | 60 | 75 | 110 | 75 | 25 | 2.5 | 9 | 9 | 10 | 28 | 12 | 20 | 20 | 10 | 9 | 25 | 22 | 24 |
800 | 820 | 830 | 850 | 878 | 879 | 859 | 60 | 75 | 110 | 75 | 25 | 3.5 | 9 | 9 | 10 | 28 | 12 | 20 | 20 | 10 | 9 | 30 | 27 | 24 |
900 | 920 | 930 | 950 | 978 | 978 | 959 | 60 | 75 | 110 | 75 | 27 | 3.5 | 9 | 9 | 10 | 30 | 12 | 20 | 20 | 10 | 9 | 30 | 27 | 24 |
1000 | 1020 | 1030 | 1050 | 1078 | 1079 | 1059 | 60 | 75 | 110 | 75 | 27 | 3.5 | 9 | 9 | 10 | 30 | 12 | 20 | 20 | 10 | 9 | 30 | 27 | 28 |
