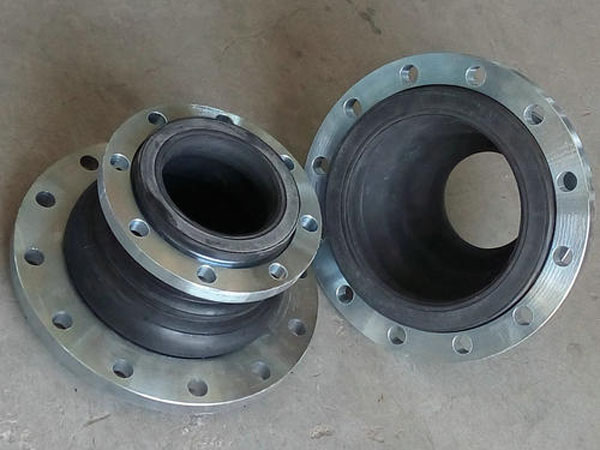

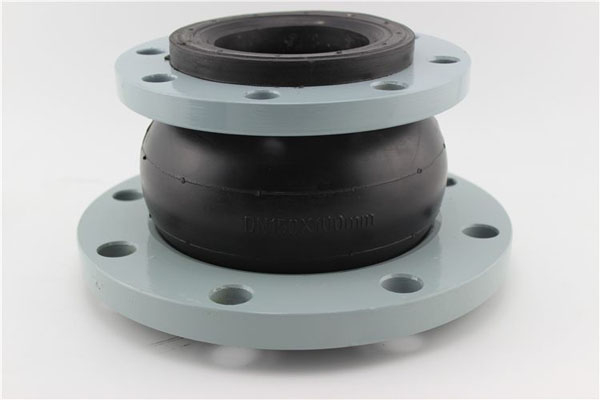

KYT-F同心异径限位橡胶接头

KYT-F同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的,管道管径发生变化(连接的管径不一样)减震和热胀冷缩的的的解决产品。
p 产品中心PRODUCT

防水套管系列

止水翼环

橡胶接头系列

伸缩器系列

伸缩接头系列

补偿器系列

传力接头系列

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手 机:17319758766

邮箱:474146148@qq.com

网 址:http://www.hzgscl.com

产品介绍

  KYT-F同心异径可曲挠橡胶接头是在KXT橡胶接头的基础上改良的,管道管径发生变化(连接的管径不一样)减震和热胀冷缩的的的解决产品。KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。

产品特点

产品优势:

KYT-F同心异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。

1、体积小、重量轻、弹性好、安装维修方便。

2、安装时可产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。

3、工作时可降低结构传递噪音,减震能力强。

产品安装方法:

1、可曲挠橡胶接头在安装时严禁超位移*。

2、安装螺栓要对称,逐步加压拧紧,以防局部泄露。

3、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力应小于管道的支撑力,否则应安装防拉脱装置以防止工作受压拉脱。

4、橡胶接头应远离热源,臭氧区域,严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。

5、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。

6、DN200MM以上产品在安装时,请用蝶阀专用法兰或者小口径法兰,以免防止在安装后出现法兰拉脱、漏水、渗水现象。

产品使用安装:

1、可曲挠橡胶接头管道施工时,**须让其处于自然状态,不要人为的在安装时产品产生人为变形。当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特耐材料橡胶接头,不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时,应位于水泉一侧,与水泉之间应安装金属变径接头,且安装在变径的大口径出处。

5、当管道位移量大于等于接头的大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于*的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。

6、高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力**须大于管道轴向力)。

7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。

产品用途

  KYT-F同心异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

技术参数

KYT-F 同心异径限位橡胶接头公称通径,长度,位移数据表(异径)

DN大 ×DN小
(mm)
长度L(mm)
轴向位移(mm)
横向偏转 (mm)
角向位移(a1+a2)
备注
伸长
压缩
80×50
180
20
30
45
35°
连接法兰按《**通用给排水标准图集S311》有关的数 据制造
100×80
180
20
30
45
35°
150×80
190
20
30
45
35°
150×100
200
22
30
45
35°
200×100
200
22
30
45
35°
200×150
200
22
30
40
35°
250×200
220
25
35
40
30°
300×200
220
25
35
40
30°
300×250
220
25
35
40
30°
350×200
220
25
35
40
30°
350×300
220
25
38
35
30°
400×350
220
25
38
35
30°
500×400
230
28
38
35
26°
600×400
240
28
38
35
26°
600×500
240
28
38
35
26°
