预留防水套管孔洞时应遵循的设计要求是什么?

作者:hzgscl 日期:2021-03-12 人气:37206

工作前,工作人员**须熟悉图纸和资料,认真理解图纸的要求,并遵守施工的范围。

预留和预埋人员应熟悉图纸,并熟悉所有预留孔洞和预埋套管的位置和规格,以确保准确的预留和嵌入,预留和预埋人员根据建筑,水利工程和设施的图纸要求绘制**的预埋图纸。

第三,穿过墙壁和地面的给排水管的相应位置应有孔。其预留孔洞尺寸为:DN25及以下管道 预留孔:Φ50mm~Φ100mm;DN150 预留孔:

Φ200mm~Φ250mm;DN200预留孔:Φ250mm~Φ300mm;DN32~50 预留Φ100mm~Φ150mm;DN70~125 预留孔:Φ150mm~Φ200mm;所有预留孔的中心坐标及标高,偏移设计位置应不大于20mm。土建工程底层加固完毕后,根据施工图绘制**的预留预埋图进行预留(埋入)施工。施工期间,比较上下两层的施工图,并根据图纸要求预留孔位。

厨房和卫生间的预留孔应注意卫生用品的位置以及厨房和卫生间的管线布置,以免在安装过程中损坏管线。地板上的孔是用长约20cm的短钢管预留的,并用塑料布包裹起来以确定预留的位置,并将其固定在墙壁或平板钢筋上,并及时检查其位置以确保位置准确,并及时复核其位置,保证位置准确无误。密切配合土建,待砧板初凝后,应及时从板上将套管抽出,以保证预留孔洞的成型。同时,套管也可多次重复利用,剪力墙上的套管待土建拆模后进行复查清理,如需预埋铁件与孔洞,应事先画出预埋图,并与土建施工单位一道协商,确定预留预埋时间与方法。

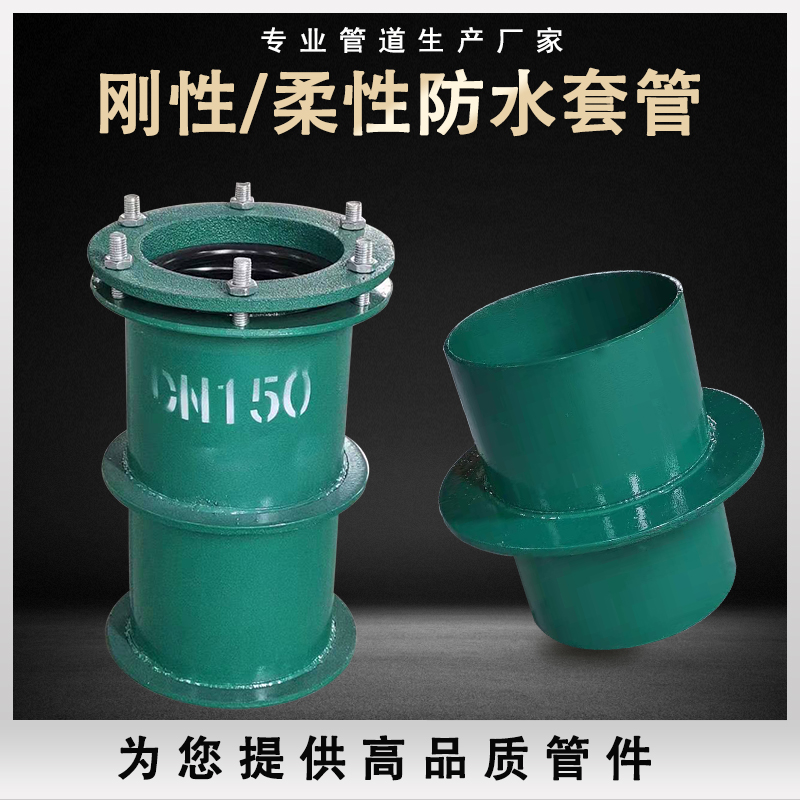

第四、穿有人防和水池壁及图纸的要求的位置安装防水套管,焊接防水套管时,应严格按照标准图集的要求对防水翼环进行焊接。焊缝应充满且无裂纹和砂眼,并且不得焊穿套管。防水套管的位置应准确,套管不应歪斜或偏移,并且套管口的内边缘应倒角以去除焊渣和毛刺。应该在束紧梁并关闭模具之前完成。上下调整其位置(高度,宽度)垂直,并用钢筋焊接固定,并用苯板,水泥袋等填充外壳。完成后,应重新检查套管的位置,如有偏差应该及时调整。

第五、在土建关模板前,对套管位置进行复核,如有偏移应及时调整,并重新定位,以确保预留正确,穿越剪力墙的套管采用钢套管,根据设计和规范要求制作套管,预埋时应做好定位处理。
